Horizontale Führung

• Büroetagen mit wiederkehrenden Grundrissen: Gebäude, in denen mehrere Abteilungen auf identischen Layouts basieren. Klare Korridorbeschilderung erleichtert neuen Besuchern die Orientierung.

• Krankenhäuser mit langen Diagnostik- oder Behandlungsfluren: In weiten Klinikgängen mit ähnlichem Interieur benötigen Patienten und Mitarbeiter zuverlässige Hinweise, um zielsicher ans richtige Ziel zu gelangen.

• Universitätsgebäude mit mehreren Flügeln pro Stockwerk: Lehr- und Forschungsbauten mit verzweigten Wegen und vielen gleichartigen Räumen profitieren von einem stringenten Leitkonzept.

• Industriegebäude mit Betriebs- und Sperrzonen: Anlagen mit klar getrennten Produktions-, Lager- und Personalbereichen erfordern eine deutliche Trennung öffentlicher und technischer Wege.

Die horizontale Wegführung setzt auf dem bereits erarbeiteten Kontext auf. Erst nachdem das richtige Gebäude und die Etage identifiziert wurden – und gegebenenfalls eine Zone oder ein Gebäudeflügel – beginnt die Orientierung in den Fluren. Dadurch kann jeder Korridorschild davon ausgehen, dass der Nutzer grundsätzlich weiß, in welchem Bereich er sich befindet. Die Wegweiser in den Fluren bauen dann konsequent auf dieser Information auf und bestätigen den eingeschlagenen Kurs. Navigationselemente verstärken dabei die Gebäudestruktur, indem sie die Richtung bestätigen und Schlüsselpunkte markieren, ohne den Nutzer mit neuen Hierarchieebenen zu überfordern.

• „Bin ich noch in der richtigen Zone oder im richtigen Flügel?“

• „In welche Richtung führt mein gewünschter Zimmer- oder Bürobereich?“

• „Habe ich mein Ziel womöglich schon hinter mir gelassen?“

Ein gut gestaltetes Leitsystem antizipiert und beantwortet diese Fragen durch klare Hinweise, sodass Verunsicherung und Umwege vermieden werden.

• Geradlinige Gangfolge: Ein einfacher, durchgehender Korridor ohne Nebenwege führt direkt vorwärts.

• Verzweigungen an Kreuzungspunkten: Ein Knotenpunkt teilt den Flur in mehrere Richtungen auf (z. B. eine T- oder Kreuzung). Hier ist eine Entscheidung notwendig.

• Schleifen- oder Ringgängen: Die Flure können um offene Bereiche herumführen oder mehrere Korridore im Kreis verbinden, sodass sich Wege zurück kreuzen.

• Sackgassen und Abzweigungen: Manche Gänge enden an Sperrbereichen oder geschlossenen Türen. Diese Enden müssen klar gekennzeichnet sein (z. B. „Kein öffentlicher Zugang“), um Fehlwege zu verhindern.

• Primärknoten (Hauptkreuzung): Ein größerer Flurzwischenschritt, der mehrere wichtige Zielbereiche bedient. Beispiel: Die Stelle, wo sich zwei Hauptgänge treffen und in verschiedene Gebäudeteile führen.

• Sekundärknoten (Nebenverzweigung): Eine kleinere Abzweigung, die zum Beispiel zu einem angrenzenden Raumcluster oder Nebengang führt.

• Mikro-Entscheidungspunkt: Sehr kleinteiliger Abzweig, beispielsweise der Eingang zu einer einzelnen Suite, einem Lagerraum oder einer kurzen Nebengasse.

• Sackgasse-Zufahrt: Das Ende eines Gangs, bei dem deutlich gemacht werden muss, dass man nicht weiterkommt (z. B. durch Schilder wie „Kein Durchgang“ oder einen Richtungswechsel).

• Hochrisiko-Knoten: Ein falscher Weg an dieser Stelle führt zu großen Umwegen (z. B. man gelangt in einen anderen Gebäudeflügel). Diese Punkte brauchen besonders deutliche Beschilderung.

• Mittelrisiko-Knoten: Ein Fehlabzweig ist möglich, kann aber mit geringem Mehraufwand wieder korrigiert werden.

• Niedrigrisiko-Knoten: Eine falsche Abbiegung führt nur zu einem kurzen Zusatzweg. Die Auswirkungen sind gering.

Hochrisiko-Knoten werden von Planern priorisiert, um dort sicherzustellen, dass Nutzer glasklar geführt werden.

• Jeder Knoten wird mit Lage, Etage und Zonenangabe verzeichnet.

• Ein Eintrag enthält den Knotentyp und die zugehörigen Korridore.

• So kann das Facility Management systematisch prüfen, dass kein wichtiger Knoten unbeschildert bleibt und jederzeit den Zustand nachverfolgen.

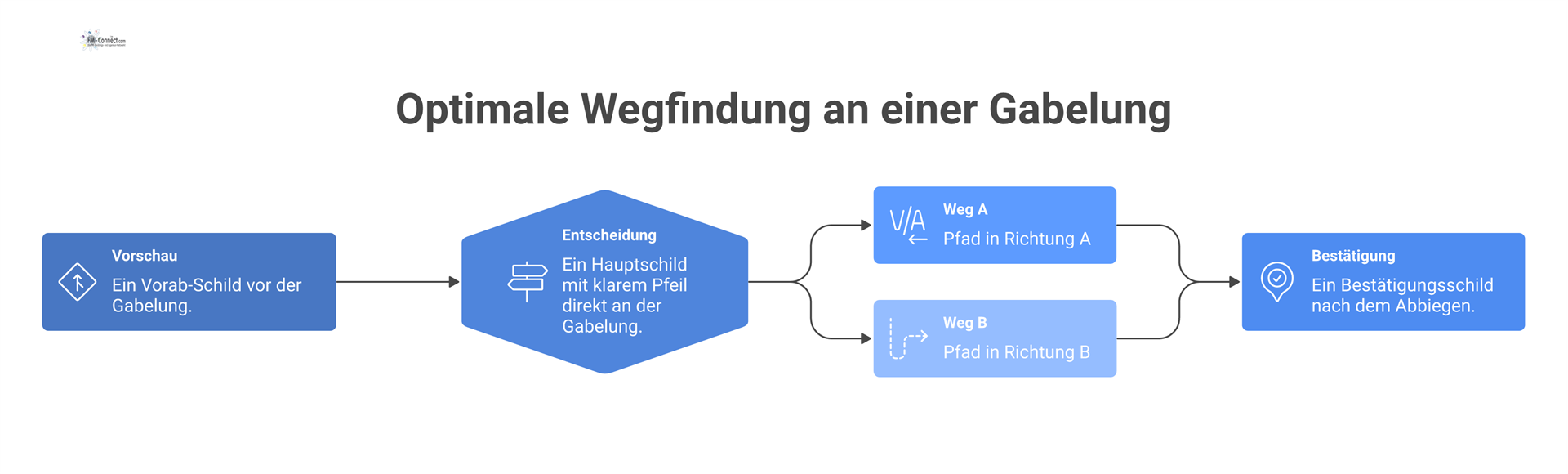

Beschilderung für eine bevorstehende Abzweigung wird vor der eigentlichen Kreuzung angebracht, im natürlichen Blickfeld. Diese Vorschauschilder zeigen die möglichen Richtungen an. Zum Beispiel informiert ein Schild einige Meter vor einer Gabelung: „Bibliothek →“ oder „Laborflügel ←“. Nutzer sehen so bereits vorab, welche Optionen auf sie zukommen, bevor sie den Abzweig erreichen.

• Bestätigung: Direkt nach der Abbiegung oder im neuen Gangabschnitt wiederholt sich das Ziel oder der nächste Raumabschnitt (z. B. „Räume 3.120–3.140 →“, wenn dieser Bereich gewählt wurde).

• Zonenhinweis: Gegebenenfalls wird erneut die aktuelle Zone oder Flügelbezeichnung genannt (z. B. „Zone B“ oder „Bibliotheksflügel“), um den Bereich weiter zu kennzeichnen.

• Rückmeldung: Das zusätzliche Schild gibt dem Nutzer sofortiges Feedback, dass er richtig abgebogen ist.

• Klare Pfeile: Ein deutlich sichtbarer Pfeil gibt die Gehrrichtung an.

• Zwischenziel: Neben dem Pfeil wird das nächste Ziel genannt (z. B. eine Abteilung oder ein Zimmernummernbereich, wie „→ Räume 3.120–3.140“).

• Keine Überladung: Es werden nicht zu viele Informationen gemischt. Beispielsweise tauchen auf einem Schild nicht zugleich Etagen-, Zonen- und Raumziele auf. Stattdessen bleibt man beim Wesentlichen (z. B. „↑ 3. Etage – Hörsäle“).

• Einfache Hierarchie: Die Hauptinformation (Pfeil und Ziel) steht sofort im Blickfeld, während ergänzende Details (z. B. Symbole oder weitere Richtungsnamen) kleiner gehalten werden.

Das Schild an der Kreuzung beantwortet die Frage: Welcher der angezeigten Wege führt weiter zum Ziel?

Lange Aufzählungen einzelner Räume sollten durch zusammenhängende Bereiche ersetzt werden (z. B. „3.120–3.140“ anstatt „3120, 3122, 3124 …“). Solche Zahlenbereiche machen die Schilder kürzer und übersichtlicher. Sie müssen gleichzeitig mit dem gewählten Nummerierungsschema übereinstimmen – das heißt, die Zimmernummern folgen einem klaren Muster (z. B. fortlaufend aufsteigend im Gang).

• Gleichmäßige Zunahme: Die Zimmernummern sollten in einer bestimmten Richtung ansteigen (etwa von links nach rechts am Korridoranfang). In komplexen Gebäuden kann man z. B. vorgeben, dass die Zählung im Uhrzeigersinn erfolgt.

• Keine sprunghaften Wechsel: Vermeiden Sie, dass die Nummern auf unverständliche Weise wechseln (z. B. abwechselnd ungerade/gerade ohne erkennbares Muster). Besucher sollen ableiten können: „Die Zahlen werden größer, wenn ich weitergehe.“

• Symmetrische Korridore: Bei spiegelbildlichen Fluren kann eine fortlaufende, komplementäre Nummerierung sinnvoll sein (gegenüberliegende Seiten mit geraden/ungeraden Zahlen). Wichtig ist, dass die Schilder diese Logik verdeutlichen.

• Einheit zuerst: Auf Flurschildern steht zunächst die Bezeichnung oder Nummer der Suite/Einheit (z. B. „Suite 210“). Die detaillierten Raumnummern dieser Suite werden erst an einem Verzeichnis im Inneren angezeigt.

• Vermeidung von Überladung: Die Flurbeschilderung bleibt knapp. Ausführliche Raumlisten belasten die Lesbarkeit und gehören eher an Info-Boards innerhalb der Einheit.

• Endpunktbeschilderung: Beim Betreten der Suite wird eine Abschlussbeschilderung („End guidance“) angezeigt, um das Ziel zu bestätigen.

• Periodische Bestätigungsschilder: In festgelegten Abständen (z. B. alle 30–50 m) werden kleine Reassurance-Schilder angebracht, die die Richtungsinformation wiederholen oder das übergeordnete Ziel bestätigen.

• Visuelle Anker: Design-Elemente wie Farbbänder, Absatzzahlen oder Bodenführungen dienen als Anhaltspunkte, wenn kein Schild sichtbar ist. Ein farbiger Streifen am Wandrand etwa kann die Zugehörigkeit zum aktuellen Gebäudebereich symbolisieren.

• Frühzeitige Hinweise: Vor dem Sichtbruch (Ecke oder Wendepunkt) platziert man ein Schild, das nach dem Einbiegen gilt (z. B. „20 m geradeaus, dann → Räume 201–220“).

• Lesbarkeit aus Distanz: Schilder müssen groß genug sein und so hängen, dass sie bereits aus normaler Gehdistanz erkannt werden können. Störfaktoren (Pflanzen, Möbel) dürfen Sicht und Lesbarkeit nicht behindern.

• Begrenzte Schilderdichte: Vermeiden Sie es, mehrere Wegweiser an einer Stelle zu gruppieren. Jeder Richtungswechsel erhält idealerweise einen einzigen klaren Verweis.

• Sofortige Entfernung veralteter Schilder: Alte oder nicht mehr zutreffende Wegweiser werden umgehend abgenommen, um Konflikte mit dem aktuellen System zu vermeiden.

• Korridormarker: Flure können durch Farbbänder oder Symbole gekennzeichnet sein, die einem bestimmten Gebäudebereich zugeordnet sind (z. B. Blau für den Nordflügel, Grün für Südflügel).

• Zonengrenzen: Beim Überschreiten einer Zonengrenze (z. B. Übergang von „Zone A“ zu „Zone B“) wird dies deutlich gemacht – etwa durch einen Farbwechsel oder einen Hinweis („Übergang zu Zone B“).

• Hauptführung per Text/Pfeil: Farbe dient lediglich als sekundäres Signal. Pfeile und Beschriftung bleiben primäre Wegweiser.

• Schnelle Zuordnung: Farbliche Elemente unterstützen den Wiedererkennungswert. In einer mehrfarbigen Systematik hilft etwa ein „grünes Flügel-Icon“ zu signalisieren: „Ich befinde mich im richtigen (grünen) Bereich.“

• Piktogramme: In signaturstarken Bereichen verbessern einfache Symbole oder Logos das Verstehen. Ein Bücher-Icon könnte z. B. Bibliothek kennzeichnen.

• Redundanz: Die Kombination aus Farbe, Icon und Text maximiert die Erkennbarkeit eines Korridors. So kann ein Besucher zügig erfassen: „Grüner Streifen + Zahnradsymbol = Technikbereich.“

• Servicekorridore: Diese erhalten eigene Beschilderung (z. B. „Personal“, „Logistik“), damit Nichtfachpersonal sie nicht betritt. Öffentliche Gänge sollten frei von technischen Hinweisen sein.

• Lesbarkeit: Eine Person aus dem Besucher- oder Mitarbeitendenkreis soll sofort erkennen, dass sie sich in einem gewöhnlichen Besucherbereich befindet.

• Vorab-Etikettierung: Bei gesicherten Türen steht bereits ein Hinweis wie „Nur Personal“ oder „Zutritt verboten“, sodass Unbefugte umkehren können, bevor sie an einer verschlossenen Tür stehen.

• Alternativrouten: Gibt es eine öffentliche Umleitung (z. B. Zugang vom anderen Ende eines Gebäudes), wird diese vorher angekündigt (z. B. „Besucher bitte anderer Eingang →“).

• Gekennzeichnete Servicewege: Für Instandhaltungs- oder Lieferwege können zusätzliche Schilder eingesetzt werden, müssen aber visuell anders gestaltet sein (z. B. eigene Farbe oder Bezeichnung „Wartung“).

• Keine Vermischung: Die öffentliche Orientierung bleibt ungestört: Wartungsrouten verwenden andere Symbole und sind klar von den Besucherweisern getrennt.

• Montagehöhe und -winkel: Schilder hängen auf konsistenter Höhe (typischerweise etwa 48–60 Zoll/122–152 cm über Boden bei taktilen Schildern) und oft quer zur Gehlinie, um gut erkennbar zu sein.

• Kontrastreicher Aufdruck: Starke Kontraste (z. B. weiße Schrift auf dunklem Untergrund) und gut lesbare serifenlose Schriftarten werden verwendet. Taktilzeichen verlangen Großbuchstaben und Relief, Blauskalen-Schrift.

• Normkonformität: ADA-Vorgaben werden beachtet (Taktschilder mit Blindenschrift, visuelle Schilder mit Upper-/Lower-Case-Satz).

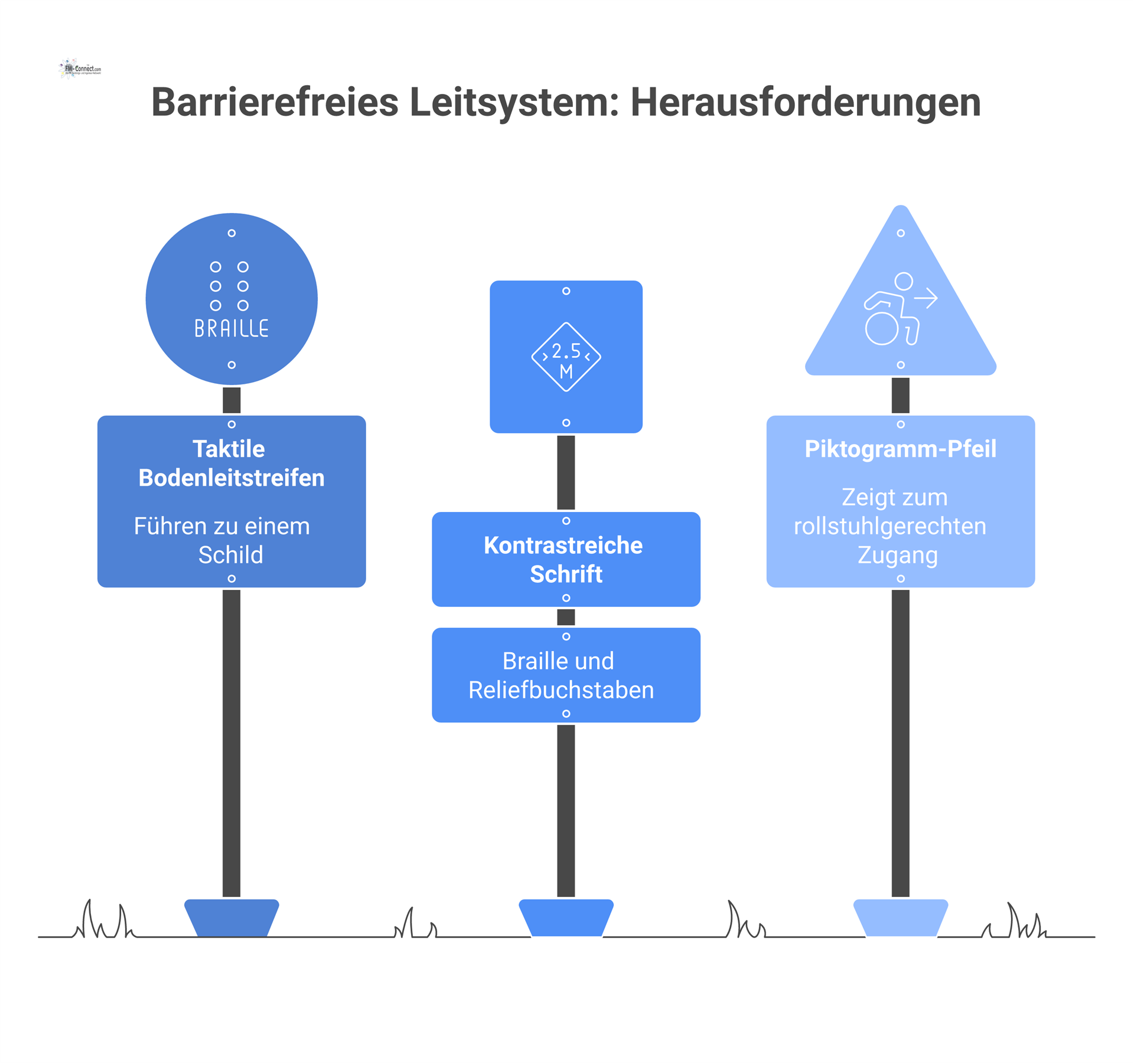

• Barrierefreie Hinweise: Führt ein ebenerdiger oder fahrstuhlgerechter Weg vom Hauptkorridor ab, wird dies klar gekennzeichnet (z. B. „Rollstuhlgerechter Zugang →“).

• Überall sicher geführt: Auch barrierefreie Wege bekommen regelmäßige Bestätigungsschilder, damit Personen mit Mobilitätseinschränkung genauso Orientierungshilfen wie alle anderen erhalten.

• Braille und Relief: Raum- und Toilettenkennzeichnung auf Türen enthält Blindenschrift (Braille) und fühlbare Beschriftungen.

• Bodenindikatoren: Leitstreifen oder taktile Leitelemente am Boden können Blindenleitsysteme sein.

• Akustische Signale: In Bedarfssituationen (z. B. Eingangsbereichen großer Einrichtungen) können hörbare Wegweiser (Sprechanlagen) ergänzend eingesetzt werden.

• Einheitliche Bezeichnungen: Digitale Wegweiser (Apps, Indoor-Navigation) müssen exakt die physischen Knotenpunkte nennen (z. B. „Biegen Sie an Knoten J-2 ab“, nur wenn es tatsächlich ein Schild J-2 gibt).

• Keine verdeckten Hinweise: Vermeiden Sie digitale Anweisungen, die auf nicht beschilderte Merkmale verweisen. Ein App-Ziel sollte einen realen Schildtext haben.

• Gleichzeitige Aktualisierung: Änderungen am Gebäude (Umbau, neue Räume) müssen sowohl in der physischen Beschilderung als auch in den digitalen Karten und Datenquellen synchron erfolgen.

• Datenverknüpfung: Korridorabschnitte und Entscheidungspunkte erhalten eindeutige IDs in CAFM- oder IWMS-Systemen. Diese Einträge sind mit Raumangaben verknüpft.

• Knoten-IDs: Jede beschilderte Kreuzung oder Abzweigung bekommt eine Nummer/ID (z. B. „K1“, „Knoten A3“), die in Schilderplänen und im Facility-Management abgebildet wird.

• Konsistenz: Die Raum- und Korridorinformationen im System spiegeln die reale Beschilderung wider, sodass Berichte und elektronische Karten übereinstimmen.

• Single Source of Truth: Pflegen Sie eine zentrale Datenbank, in der alle Raumnummern und Zonen definiert sind (z. B. im CAFM). Alle Pläne und Schilderpläne greifen darauf zu.

• Änderungskontrolle: Bei Umnutzung oder Neustrukturierung werden Raumnummern und Beschilderung gemeinsam angepasst. Das Änderungsmanagement sorgt dafür, dass neue Pläne und Schilder zeitgleich aktualisiert werden.

• Regelmäßige Prüfung: Führungskräfte überprüfen periodisch, ob die digitalen Stammdaten mit der vor Ort installierten Beschilderung übereinstimmen.

• Detourschilder: Bei Bau- oder Sperrmaßnahmen muss vor dem abgesperrten Abschnitt eine Umleitungsbeschilderung stehen (z. B. „Bauabschnitt – bitte folgen Sie dem Umleitungsweg →“).

• Abbau nach Nutzung: Nach Abschluss der Arbeiten sind alle temporären Wegweiser unverzüglich zu entfernen. Die ursprüngliche Beschilderung wird dann wieder gültig.

• Neuplanung von Nummern: Nach jeder größeren Baumaßnahme überprüft man die Raumzuordnung: Zimmernummern und Zonen werden ggf. neu vergeben.

• Beschilderungsanpassung: Wegweiser, Raumverzeichnisse und digitale Navigation müssen parallel angepasst werden.

• Kommunikation: Bei umfangreichen Änderungen kann eine Übergangsphase mit Zusatzhinweisen (z. B. „Neues Raumnummernsystem in Kraft“ an Aufzügen) sinnvoll sein.

• Simulation aus Nutzersicht: Ungeübte Testpersonen navigieren auf jeder Etage typische Routen (z. B. vom Fahrstuhl zu einem Besprechungsraum). Beobachtet wird, ob sie an bestimmten Punkten zögern oder falsch abbiegen.

• Problemstellen erkennen: Die Stellen, an denen die Tester unsicher werden oder nachfragen, werden dokumentiert. Diese kritischen Punkte sind Kandidaten für verbesserte Beschilderung.

• Hinweise vor jeder Kreuzung: Vor jedem Abzweig steht ein Schild mit Pfeil und Zielangabe.

• Logische Nummernabfolge: Zimmernummern folgen aufeinander und steigen in eine Richtung (keine scheinbar zufälligen Lücken).

• Regelmäßige Bestätigung: Auf keinem langen Flurabschnitt fehlt länger als erlaubt ein Bestätigungsschild.

• Zonenübereinstimmung: Farbbänder, Zahlen oder Symbole im Flur passen zu den definierten Zonen.

• Trennung Service/Public: Sperrbereiche sind klar beschildert und nicht mit Besucherwegen vermischt.

• Digitale Konsistenz: Elektronische Wegweiser und Karten nutzen dieselben Namen/ID wie die physischen Schilder.
